BF系列變壓器專用軸流風機
BF系列變壓器專用軸流風機采用模壓成型的寬葉片鋁質葉輪、戶外全封閉防水型變壓器風機專用電機（防護等級為IP55）。具有風量大、噪聲低、耗電少、重量輕、振動小、性能穩定、外形美觀特點，專用于各類大中型變壓器的散熱器的冷卻系統，符合國家機械行業標準JB/T9642-1999《變壓器用風扇》，已被廣大變壓器廠家選用配套。
 |
環境代號(濕熱帶TH；干熱帶TA；一般戶外省略)
電動機極數
吹風方向(前吹風Q—空氣從電機流向葉輪，后吹風H—空氣從葉輪流向電機)
葉輪直徑(1/100mm)
變壓器風機
|
 |
 |
| BF風機產品示意圖 |
BF風機安裝示意圖 |
性能參數
型號 |
葉輪直徑
（mm） |
轉速
(r/min) |
風量
(m3/h) |
全壓
(Pa) |
功率
(kW) |
噪聲
dB(A) |
BF-4Q |
4 |
400 |
1450 |
4600 |
140 |
0.37 |
68 |
6 |
960 |
4400 |
98 |
0.25 |
62 |
BF-5Q |
4 |
500 |
1450 |
8200 |
132 |
0.75 |
72 |
6 |
960 |
7000 |
80 |
0.37 |
63 |
BF-6Q |
6 |
600 |
960 |
10000 |
165 |
1.1 |
71 |
8 |
720 |
7800 |
118 |
0.55 |
63 |
BF-6.3Q |
6 |
630 |
960 |
11500 |
185 |
1.1 |
72 |
8 |
720 |
9000 |
120 |
0.75 |
64 |
BF-7.1Q |
6 |
710 |
960 |
14500 |
205 |
1.1 |
73 |
8 |
720 |
13500 |
137 |
0.75 |
65 |
BF-8Q |
6 |
800 |
960 |
16000 |
216 |
1.5 |
74 |
8 |
720 |
15000 |
140 |
1.1 |
67 |
BF-8.5Q |
6 |
850 |
960 |
22500 |
216 |
2.2 |
74 |
8 |
720 |
17500 |
165 |
1.5 |
68 |
BF-9Q |
8 |
900 |
720 |
21000 |
150 |
1.5 |
70 |
10 |
580 |
13000 |
85 |
0.55 |
65 |
BF-10Q |
8 |
1000 |
720 |
26000 |
185 |
2.2 |
71 |
10 |
580 |
22000 |
135 |
1.5 |
67 |
BF2-9Q |
6 |
900 |
960 |
16000 |
200 |
1.5 |
73 |
8 |
720 |
16000 |
150 |
1.1 |
68 |

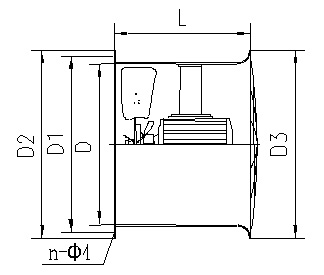

外形安裝尺寸表（單位:mm）
型號 |
D |
D1 |
D2 |
D3 |
n-φ4 |
L |
BF-4Q |
410 |
445 |
474 |
480 |
8-8.5 |
320 |
BF-5Q |
510 |
550 |
586 |
590 |
8-8.5 |
350 |
BF-6Q |
610 |
650 |
686 |
690 |
10-10.5 |
460 |
BF-6.3Q |
640 |
680 |
716 |
720 |
10-10.5 |
460 |
BF-7.1Q |
720 |
760 |
806 |
800 |
10-10.5 |
480 |
BF-8Q |
810 |
850 |
896 |
890 |
12-12.5 |
520 |
BF-8.5Q |
860 |
900 |
936 |
940 |
12-12.5 |
520 |
BF-9Q |
910 |
950 |
986 |
990 |
12-12.5 |
600 |
BF-10Q |
1010 |
1060 |
1106 |
1110 |
12-12.5 |
600 |
